Сборка ГРЩ и силовых щитов

Главный распределительный щит (ГРЩ 0.4 кв)— электротехническое устройство, предназначенное для ввода, измерения и распределения электроэнергии. Включает в себя противоаварийную автоматику от коротких замыканий, перегрузок по току и напряжению (выключатели, УЗО и др.) и электросчетчики (счетчики) в сетях 380 В (0,4 кВ). Его роль может выполнять предварительное распределительное устройство (ВРУ) или низковольтный экран подстанции.

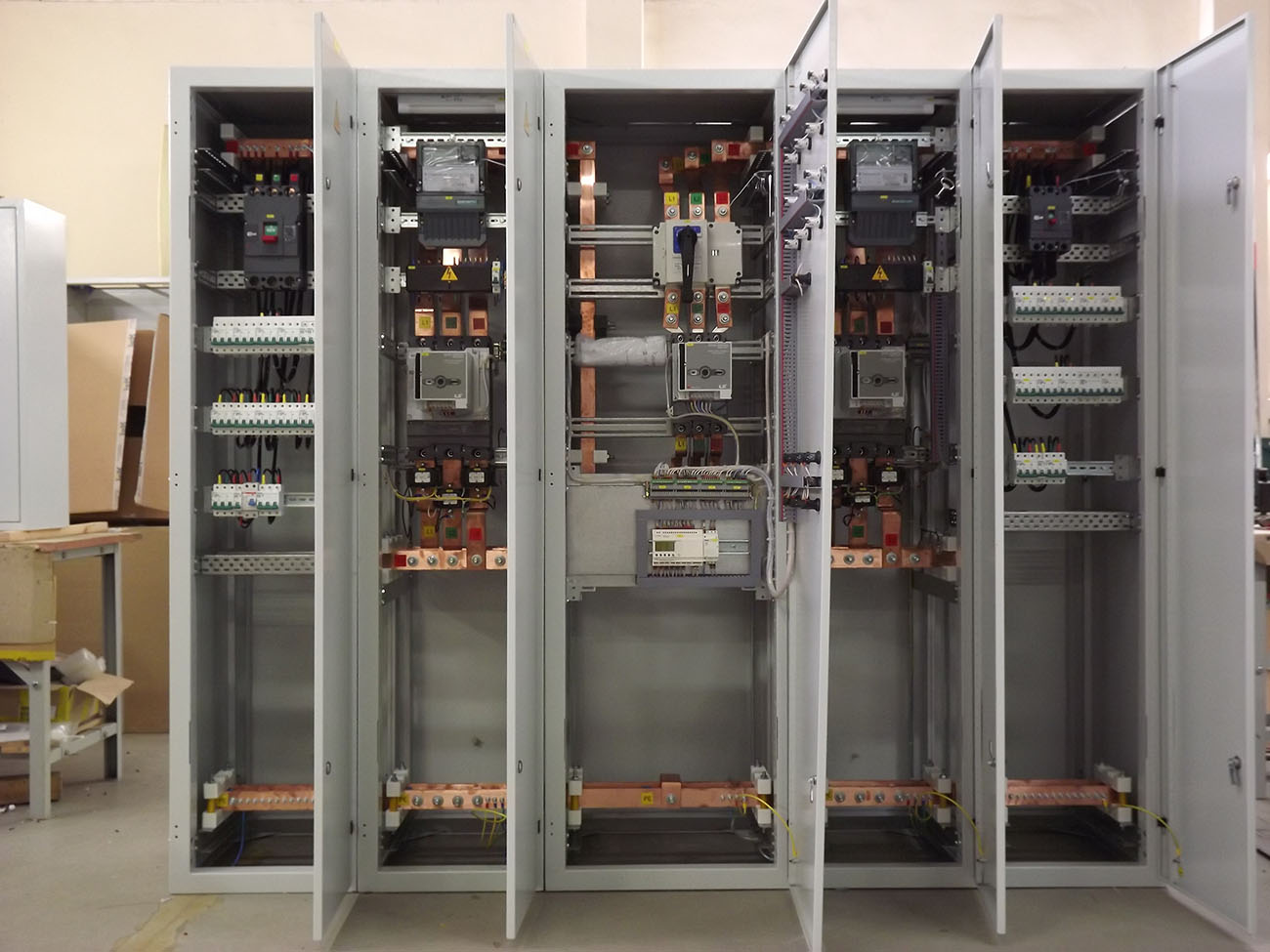

Сборка ГРЩ и силовых щитов

Типы ГРЩ

Они могут быть в виде односторонних щитов обслуживания (ЩО 70-90), шкафов распределительных и силовых, а также подразделяются на:

Входные щиты

Это название происходит от установленного оборудования: столбовые автоматы, предохранители, к которым подключен ввод (тросы, шины). Кроме того, ближайшим к основному вводу ВРУ считается главный вводной щит (например, низковольтный распределительный щит подстанции).

Распределительные щиты

Там устанавливаются коммутационные аппараты, амперметры, вольтметры, счетчики с трансформаторами тока и дополнительное оборудование (тестер и внешний модем).

Секционные шкафы

Они могут иметь несколько секций, каждая из которых выполняет свою функцию и на ней монтируется: тумблер (АВР), автоматические выключатели с различными токами нагрузки, классами защиты и релейной автоматики, а также обычный или реверсивный выключатель с предохранителями. . . Все они позволяют запитать участок автобусов или мосты между участками от разных источников в автоматическом, ручном и дистанционном режимах.

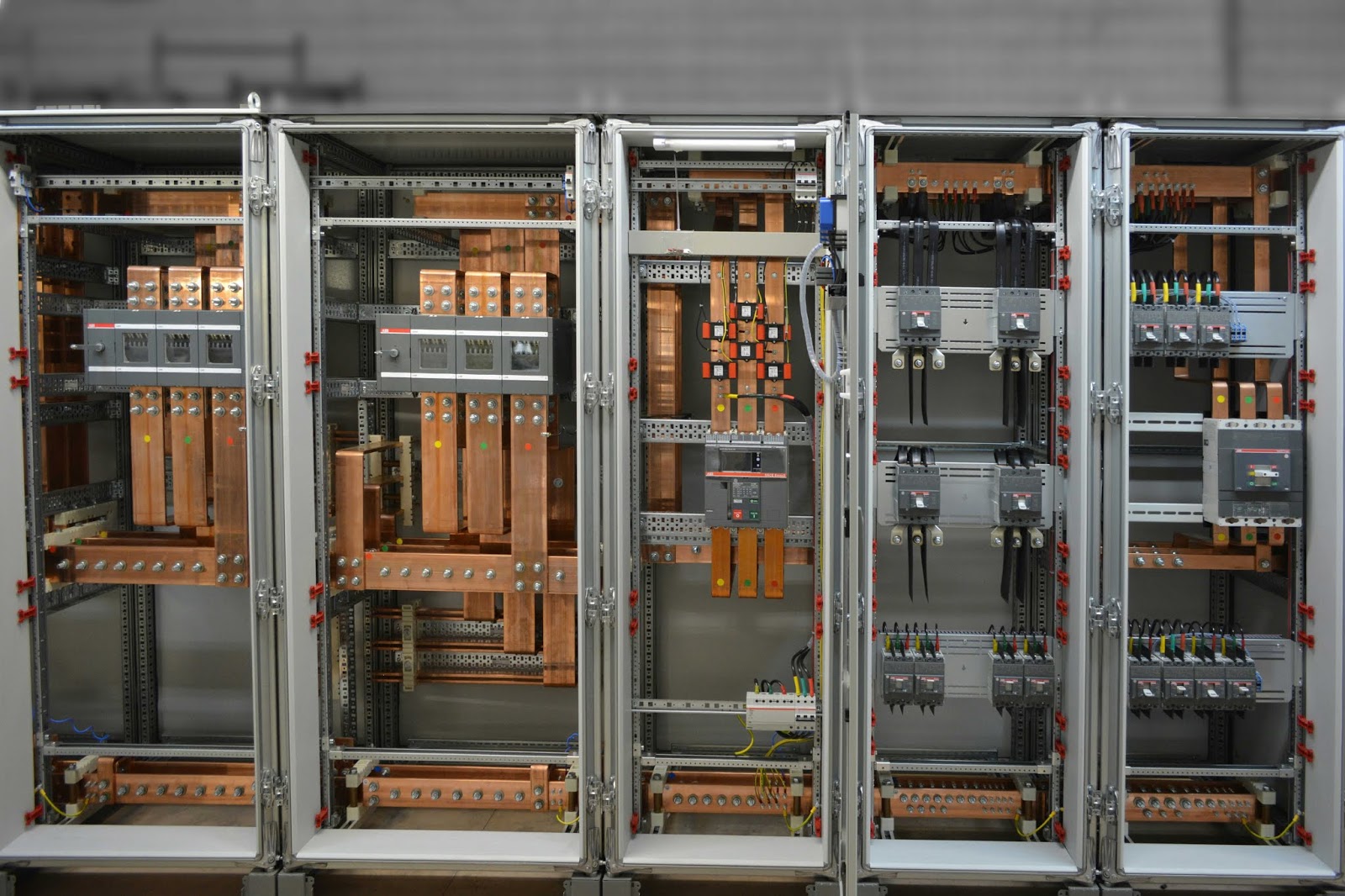

Сборка ГРЩ и силовых щитов

Этапы сборки

Первый этап сборки – выбор нужного места по схемам заранее составленного проекта. Водную часть размещаем как можно ближе к тому месту, где будет еда, также с учетом того, как она будет находиться в помещении (сверху или снизу). Если он ниже, возможно, потребуется установить его на специальную подставку.

Все панели или шкафы должны быть соединены с общим контуром заземления или с главной шиной заземления (МГШ) пайкой или свинчиванием.

Вводные концы и другие кабели сечением более 16 мм² помещаем в необходимые контакты и стягиваем их винтами, предварительно установив выступы, дополнительно пометив фазы, ноль и землю определенным цветом или количеством.

Остальные секции могут питаться через кабельные мосты или шинный мост, установленный над изоляторами. После этого в оставшиеся ячейки укладываем необходимые провода, предварительно повесив на каждую этикетку с указанием: марки провода, сечения и номера разъема согласно плану проекта и подключаем к выходным контактам автоматов, автоматических или оперативных выключателей нуля и наземные автобусы.
